東風專底多功能抑塵車-霧炮車-湖北程力

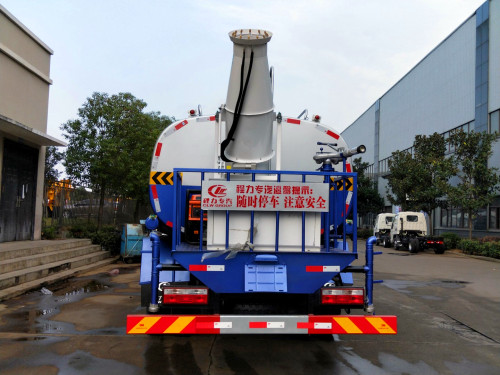

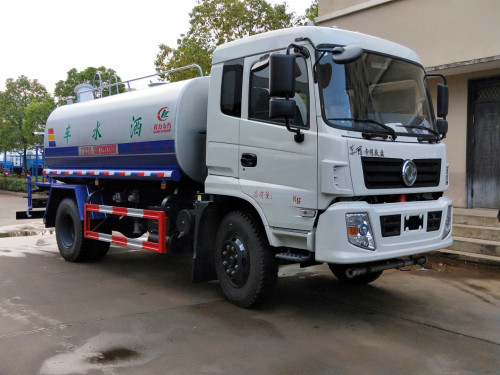

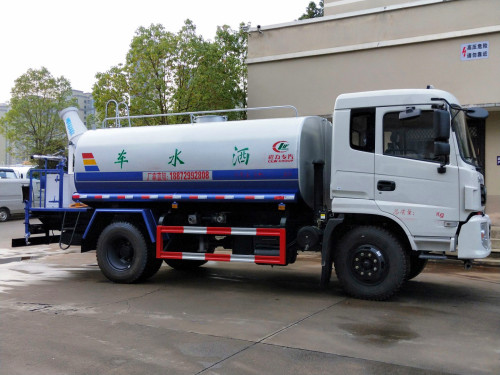

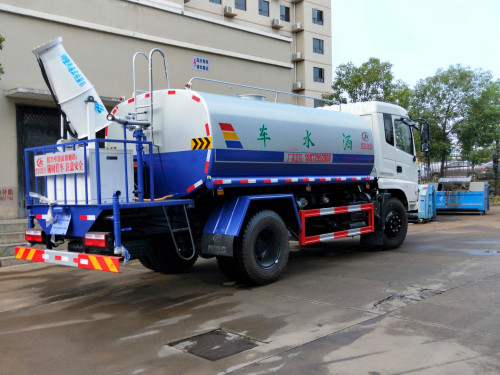

東風專底多功能抑塵車車輛外觀：
該車輛結構緊湊、布局合理、部件做工精細、產品配置完善、操作性能好，采用橢圓形或者方圓形結構的水罐，全部采用鍍鋅管道，管道上有壓力表，方便操作人員隨時掌握泵的運轉情況。駕駛室和罐體中間有量管，使水罐內的水量一目了然。罐體尾部有操作平臺，平臺有安全防護欄保障操作人員的安全，平臺上有爬梯方便操作人員上下車觀察罐體內的情況。
東風專底多功能抑塵車采用東風天錦原裝底盤，平頂排半駕駛室，康明斯ISB170 50國五170馬力發動機共軌+SCR技術，軸距4700mm，前橋3.6噸，后橋9噸，8JS85E變速箱，9.00-20尼龍?zhí)ィ瑤г瓘SABS，超速檔，行車記錄儀，下防護。
03、東風專底多功能抑塵車車輛上裝：
1.配80KW柴油發電機組;
2.80型霧炮風機，帶消音雙臂軸流風機配置噴筒高壓霧化系統(噴霧流量：50-150L/min，射程：水平50-60米，垂直40- 50米);
3.電控系統，微電機控制水平旋轉;
4.遙控系統，自動系統;
5.霧炮自動轉向裝置(旋轉角度：0-360°);
6.液壓馬達控制俯仰角度：-10°-55°。
04、東風專底多功能抑塵車工藝特點：
2.工作效率高、噴霧速度快;對容易引起塵埃的堆場噴水除塵時，噴出的霧粒細小、與飄起的塵埃接觸時，形成一種潮濕霧狀體，能快速將塵埃抑制降沉，霧量沉降率可達95%。
3.二次霧化技術，采用了一種特定的起渦輪風助裝置改變風向使之與霧粒的流動方向形成一個夾角，促進水霧化充分。
4.當霧滴從噴嘴中噴出后在噴霧區域被高速高壓氣流進一步破碎，并使霧滴的速度逐漸增加，提高了霧化程度，霧化一般可達到約50-150um直徑大小的霧滴。 配套動力靈活，既可用三相380V的市電，也可配套柴油發電機組供電。
5.可固定安裝在混凝土澆筑的平臺上，也可配套柴油發電機組供電安裝在運輸車輛上;操作靈活，使用安全可靠，遙控和人工控制操作，可隨意控制調節水平旋轉噴霧角度。
6.耗水量相比其它抑塵噴灑設備可節約70%～80%(噴槍、灑水機車)，且水霧覆蓋粉塵面積遠遠大于其它抑塵噴灑設備。
05、東風專底多功能抑塵車整車技術參數：
久鼎風牌JDA5161TDYEQ5型多功能抑塵車
|
【主要技術參數】 |
|||
|
產品商標 |
久鼎風牌 |
公告批次 |
299 |
|
產品名稱 |
JDA5161TDYEQ5型多功能抑塵車 |
產品號 |
ZMHSL5KE02X |
|
總質量(Kg) |
15800 |
罐體容積(m3) |
9.7 |
|
額定載質量(Kg) |
6255 |
外形尺寸 |
10290×2500×3800 |
|
整備質量(Kg) |
9350 |
貨廂尺寸 |
×× |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
3 |
載質量利用系數 |
|
|
接近角/離去角(°) |
21/12 |
前懸/后懸 |
1250/2900 |
|
軸數 |
2 |
軸距 |
4700 |
|
軸荷(Kg) |
5800/10000 |
最高車速(Km/h) |
90 |
|
其它 |
1.隨底盤選裝駕駛室前臉以及保險杠。選裝上裝半包形式,選裝后部風機樣式,選裝上裝前部欄桿,選裝圍裙式側防護。上裝顏色及圖案可變化。2.罐體有效容積:9.7立方米。整車長/前懸/軸距/后懸對應關系:8850/1250/4700/2900,9040/1440/4700/2900,9000/1250/5100/2650,9190/1440/5100/2650。整車長/前懸/軸距/后懸/后伸對應關系:9950/1250/4700/2900/1100,10140/1440/4700/2900/1100,10100/1250/5100/2650/1100,10290/1440/5100/2650/1100。4700mm軸距對應罐體外形尺寸(長×寬×高) (mm)3300×2380×1700, 5100mm軸距對應罐體外形尺寸(長×寬×高) (mm)3450×2380×1640,側、后防護裝置材料材質:Q235, 連接方式焊接加螺栓連接,后部防護裝置斷面尺寸(寬×高)60×120(mm),后部防護離地高度:480mm。ABS型號為ABS-E 4S/4M,生產企業是威伯科汽車控制系統(中國)有限公司。 |
||
|
【底盤技術參數】 |
|||
|
底盤型號 |
EQ1160GD5DJ |
底盤名稱 |
載貨汽車底盤（二類） |
|
商標名稱 |
東風牌 |
生產企業 |
東風商用車有限公司 |
|
外形尺寸 |
9000×2500×2610 |
輪胎數 |
6 |
|
接近角/離去角(°) |
21/18,23/19,21/18,23/19,21/15,23/14 |
輪胎規格 |
10.00R20 16PR |
|
鋼板彈簧片數 |
9/12+10,8/10+7,8/10+8,7/9+6,11/11+10,9/10+8 |
前輪距 |
1900,1880,1810,1940 |
|
燃料種類 |
柴油 |
后輪距 |
1860,1800,1800,1860,1830 |
|
排放標準 |
GB17691-2005國Ⅴ,GB3847-2005 |
||
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
ISB170 50 |
東風康明斯發動機有限公司 |
5900 |
125
|
