產品商標

縱昂牌

公告批次

371

產品名稱

灑水車

產品型號

CLT5073GSSEQ6

總質量(Kg)

7360

罐體容積(m3)

4.14

額定載質量(Kg)

4010,3945

外形尺寸

6150,6650×2020×2400

整備質量(Kg)

3220

貨廂尺寸

額定載客(人)

準拖掛車總質量(Kg)

駕駛室準乘人數(人)

2,3

鞍座最大載質量(Kg)

接近角/離去角(°)

27.7/13

前懸/后懸

1075/1775

軸荷(Kg)

2640/4720

最高車速(Km/h)

89

備注

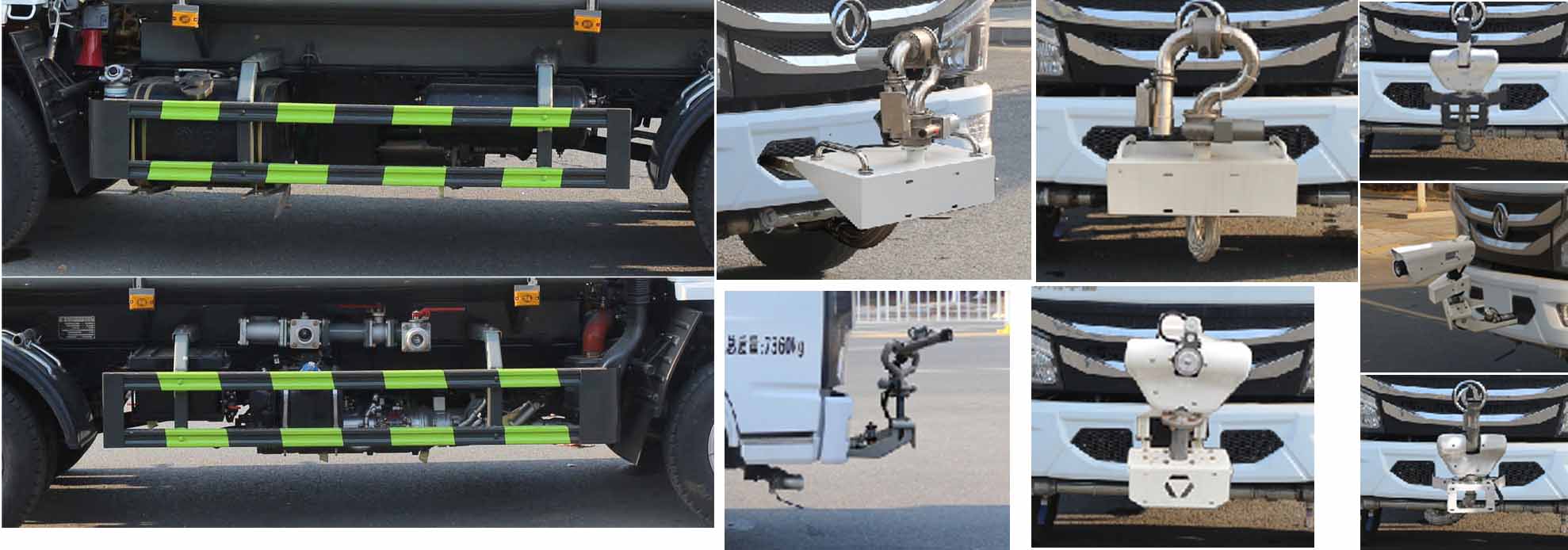

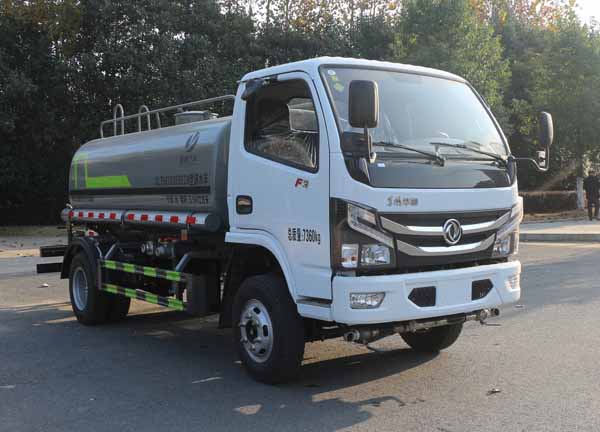

縱昂牌CLT5073GSSEQ6型灑水車該車主要用于城鄉園林綠化,路面噴灑,除塵和降溫;主要裝置為罐體及噴灑裝置;罐體總?cè)萘?.14立方米,罐體有效容積3.94立方米,罐體外形尺寸(長×長軸×短軸)(mm):3400×1600×1100;ABS型號及生產廠家:3550D-1010C2000/東風福利企業公司;側/后防護材料Q235碳鋼,連接方式均為螺栓連接,后防護截面尺寸(寬×高)(mm)50×120,后部防護離地高度:430.僅采用3300mm軸距.隨底盤選裝水箱、空濾尿素罐、電瓶框等位置布局.選裝前部電子炮裝置樣式,前伸500mm時,整車長度為6650mm,

我公司產品標配前噴 (鴨嘴) 、后沖、后灑、側噴、后置式工作 平臺，平臺上配置綠化水炮 (可 360°旋轉，既可以調成柱狀，也可 以調成霧狀，更可以調成直沖狀、大雨、中雨、小雨、毛毛雨) ，配 備優質大功率專用灑水泵(可自吸自排，可從河里或池塘抽水到罐體)， 取力器，雜物過濾網，消防接口, 自流球閥系統、取力器、球閥、濾網 均為國家標準產品，主管道加粗，法蘭墊、法蘭盤加厚，大通徑球閥。 整體具備性能優良安全可靠、效率高、流量大、維修方便等特點。

上裝配置：

1、罐體約為 5 方，

2、邊燈帶電，罐體尾部上方標配 2 個紅色示寬燈，

3、標配前噴為鴨嘴直沖，標配后沖，用戶可根據自己的需求，來調 整對沖位置。

4、沖孔平臺 (承載能力加強) ，炮筒后蓋為定制型螺栓卡扣，

5、前噴、后沖、后灑、側噴，綠化高炮開關球閥均采用 50 大通經 不銹鋼球閥，

6、新式軸承式水炮，更加耐用，

7、40-50 型水泵，

8、防腐法蘭墊片，

9、鋁制后灑，不易炸開

10、罐體自動焊 (美國林肯焊機及電源) ，拼板自動焊接，封頭環 縫焊接，無氣孔，焊縫美觀。

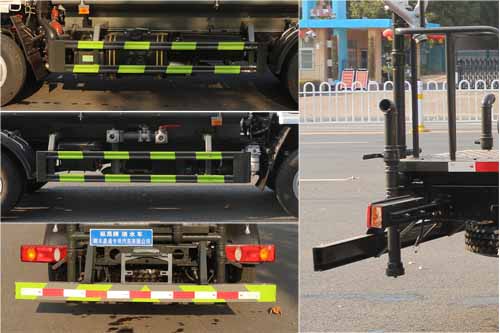

11、側護網、后保險杠、均為螺栓連接，方便拆卸，維修方便。

12、塑料擋泥板，替代鐵擋泥板，更加輕便，用螺栓連接，方便拆 卸。

13、前部、后部主管連接處為 6 孔圓法蘭，不易沖墊

縱昂牌CLT5073GSSEQ6型灑水車底盤技術參數

底盤型號

EQ1070GL6DJ

底盤名稱

載貨汽車底盤

商標名稱

東風牌

生產企業

東風汽車集團有限公司

軸數

2

輪胎數

6

軸距 (mm)

2650,2950,3300

輪胎規格

7.00R16LT 14PR,7.50R16LT 14PR

鋼板彈簧片數

6/6+5,3/3+3,5/4+3,6/4+3,6/5+2,6/3+3,3/6+5,3/3+2,2/2

前輪距

1525,1530,1565,1645,1655

燃料種類

柴油

后輪距

1510,1520,1580,1550

排放依據標準

GB17691-2018國Ⅵ

發動機型號

發動機生產企業

排量

功率(Kw)

D20TCIF11

YCDV2561-115

YCDV2561-150

昆明云內動力股份有限公司

廣西玉柴動力股份有限公司

廣西玉柴動力股份有限公司

1999

2488

2488

93

85

110
